A integridade de um sistema de tubulações é um dos pilares mais críticos para a operação segura e eficiente de qualquer setor industrial. Seja no transporte de óleo e gás, produtos químicos, efluentes, vapor de alta pressão ou em sistemas de utilidades, uma falha pode resultar em paradas catastróficas, vazamentos perigosos, impactos ambientais irreparáveis e graves riscos à segurança do pessoal

É neste contexto que a Radiografia em Tubulações (Radiografia Industrial) se consolida como uma das técnicas de ensaio não destrutivo (END) mais confiáveis e decisivas. A MIDS, com sua vasta experiência e portfólio de soluções em inspeção, reconhece esta metodologia como indispensável para a garantia da qualidade desde a fabricação até a manutenção preditiva de tubulações.

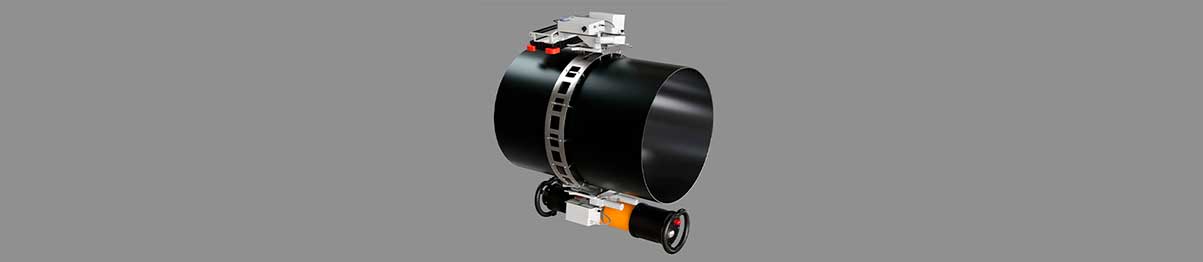

O que é a Radiografia em Tubulações?

A Radiografia em Tubulações consiste em um método de inspeção que utiliza radiação ionizante (raios X ou raios gama) para examinar a estrutura interna de materiais, de forma análoga à radiografia médica. A radiação penetra na parede do tubo ou na solda e é absolvida de maneira diferente por variações na espessura ou pela presença de descontinuidades.

Um filme radiográfico (ou um detector digital) posicionado do lado oposto registra essas variações, gerando uma imagem – o radiograma – que funciona como uma “radiografia” da solda ou do componente. Um intérprete qualificado (o Inspetor de Ensaios Não Destrutivos) analisa essa imagem para identifica e avaliar quaisquer imperfeições internas.

Principais Aplicações na Inspeção de Tubulações

A Radiografia em Tubulações é aplicada principalmente em:

• Inspeção de Soldas (Juntas Soldadas): Esta é a aplicação mais comum. A técnica é capaz de detectar defeitos internos que métodos visuais ou de partícula magnética/líquidos penetrantes não conseguem identificar.
• Corrosão e Erosão: Técnicas radiográficas especiais, como o perfilamento (perfil radiográfico), podem medir a espessura remanescente da parede do tubo, identificando perdas de metal causadas por corrosão interna ou erosão.
• Verificação de Componentes: Inspeção de conexões, curvas, válvulas e outros componentes para detectar trincas, porosidades ou inclusões de fundição.
• Garantia de Qualidade em Fabricação: Assegurar que tubos novos e componentes atendam às especificações técnicas e normas de qualidade antes da instalação.

Defeitos Detectáveis pela Radiografia

A técnica de Radiografia em Tubulações é extremamente eficaz na identificação de uma gama de descontinuidades, incluindo:

• Poros e Cavidades: Bolhas de gás aprisionadas no metal de solda.
• Inclusões de Escória: Resíduos do material de solda não fundidos e aprisionados na solda.
• Falta de Fusão: Quando o metal de solda não se funde adequadamente com o metal base ou com passes anteriores de solda.
• Trincas e Fissuras: Defeitos lineares críticos, que podem ser o ponto de partida para falhas.
• Falta de Penetração Raiz: Defeito específico na raiz da solda, extremamente perigoso em tubulações sob pressão.
• Reforço Excessivo ou Insuficiente: Irregularidades no perfil geométrico da solda.

Vantagens da Radiografia (Raio X / Gama)

Dentre as principais vantagens estabelecidas pela Radiografia em Tubulações, destacam-se:

• Documentação Permanente: O radiograma é um registro físico e incontestável do estado do componente na data de inspeção, auditável e rastreável.
• Alta Sensibilidade: Capaz de detectar pequenas descontinuidades internas com grande precisão.
• Aplicação Versátil: A Radiografia em Tubulações pode ser usada em uma vasta gama de materiais (aços, ligas, etc...) e espessuras.
• Precisão Dimensional: Fornece uma visão precisa do tamanho e formato dos defeitos.

Por que escolher a MIDS para serviços de Radiografia em Tubulações?

A seleção de um parceiro para inspeção radiográfica é uma decisão estratégica. A MIDS se destaca por:

• Expertise Técnica: Equipe de especialistas e inspetores certificados e com vasta experiência em diversos segmentos industriais.
• Tecnologia de Ponta: Frota moderna de equipamentos de raio X, gamagrafia e radiografia digital.
• Conformidade e Qualidade: Rigoroso controle de qualidade em todos os processos, seguindo normas internacionais como ASME, API, AWS e DNV, além das normas nacionais da CNEN.
• Compromisso com a Segurança: Cultura de segurança sólida e inquestionável, garantindo que todos os serviços sejam executados sem riscos para colaboradores, clientes e meio ambiente.
• Soluções Integradas: A Radiografia em Tubulações é frequentemente integrada a outros serviços de END e de integridade, oferecendo ao cliente uma análise completa e unificada do ativo.

Conclusão

A Radiografia em Tubulações é um investimento crucial em confiabilidade, segurança e longevidade operacional. Em um mercado cada vez mais competitivo e regulado, contar com parceiros especializados e tecnologicamente capacitados como a MIDS é uma necessidade para assegurar que seus ativos críticos operem com máxima performance e total segurança, mitigando riscos e evitando custos imprevistos com paradas e reparos emergenciais.
